Uchycení foťáčku GsmartMini2 na modelu

Foťáček upevňuji do přípravku který jsem vyrobil z překližky tl.1mm a zbytku smrkových lišt.

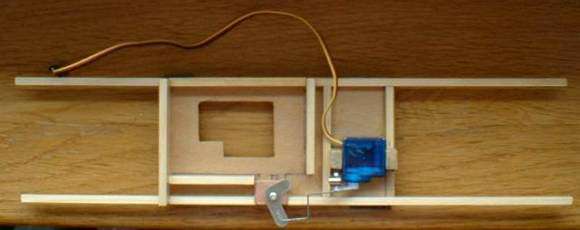

Foťáček upevňuji do držáku který jsem vyrobil z překližky tl.1mm a zbytku smrkových lišt.

Pro ovládání spouště jsem použil servo HS-55, které přes ovládá spoušť přes uhlovou páku.

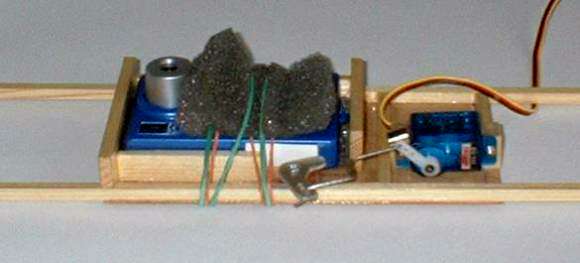

Foťáček upevňuji je v držáku upevněn přípravku gumičkama přes molitan.

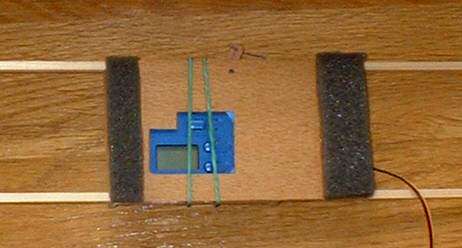

V překližce je vřez pro přístup k ovládacím tlačítkům a displeji.

Celá sestava připravena k instalaci pod křídlo.

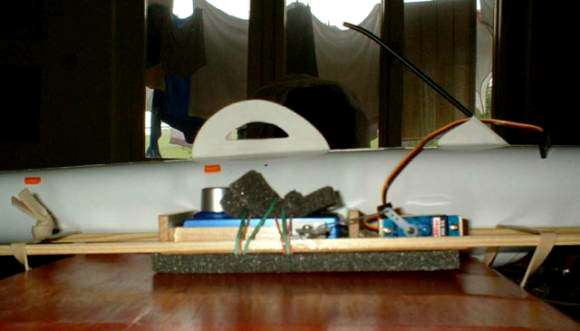

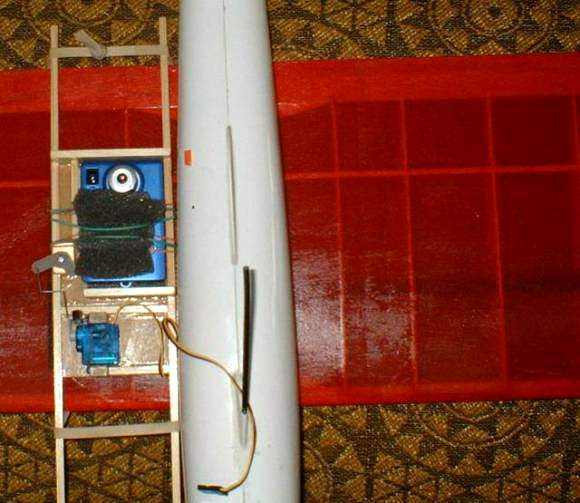

A pomocí gumy přichycena pod křídlo modelu PUPY.

Vzhledem k tomu že model PUPY má nízký trup, bylo nutné z drátu o průměru 2mm ohnout jednoduchý

podvozek a přilepit z překližky 2mm zvýšení trupu. Servo je připojeno na 7.kanál přijímače REX 7 a vysílač

FC-16 jsem dovybavil přepínačem.

A jaké se mi podařilo udělat fotky z modelu se můžete podívat  zde.
